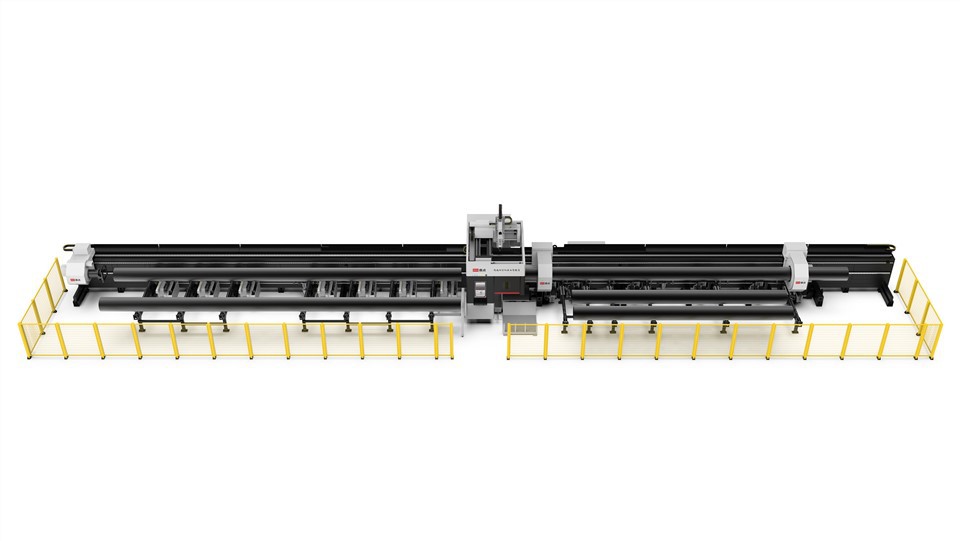

Equips de tall làser de canonades de 15000W
Parlarem del conjunt Tubest - i escanejar els bisels per als equips de tall de làser de canonada 15000W
Ⅰ. Visió de conjunt
Quan es processen parts que requereixen un tall de bisell (amb el {- eix que es balanceja durant el mecanitzat) i el dibuix ja mostra la forma de bisell, el bisell s’ha de reconèixer durant la importació.
Avís:
Si la màquina -eina real no és una màquina de bisell,No reconeguis el bisell, ja que farà impossible el mecanitzat.
Si el dibuix no mostra el bisell que es mecanitzarà, es pot utilitzar 【Afegiu el bisell】.
El contingut en blau són enllaços de tutorial clics. Feu clic a l'enllaç per veure les descripcions detallades de paràmetres i els mètodes d'ús per a les funcions corresponents.
Ⅱ. Descripció de la funció
1. Bisell potent
Abans d'utilitzar aquesta funció, feu clic a la icona de l'engranatge petit a la part superior - esquerre del programari, aneu a 【Configuració de l'usuari→Configuració de la màquina】i comprova 【Cap de tall de bisell】.
A - Límit d'angle de swing de l'eix: Recomanat 45 graus. L’angle de swing màxim de l’eix A - de la màquina -eina és de ± 45 graus. Si és diferent, confirmeu amb el fabricant d’equips i introduïu el valor real.
A - longitud de swing de l'eix: Mesura la longitud del swing a la màquina -eina i introduïu el valor real/aproximat. Aquest valor només és per a la pantalla correcta durant la simulació i no afecta la nidificació ni el processament reals.
2. Comproveu el bisell durant la importació
Reconeix el bisell: Per als dibuixos de parts creats en programari extern, cal reconèixer el bisell. A la configuració del paràmetre de Importar del fitxer, comprovaBisell. La ruta d’eines de bisell de la part importada coincidirà amb el bisell en el dibuix.
Impacte de la versió:
Després de la versió 7.1.61 (és a dir . 2025 v1), el bisell es pot reconèixer per a tots els formats, excepte *.sat. Es recomana els fitxers en format *.step.
Abans de la versió 7.1.59, es recomana fitxers en format *.IGS.
3. Detecció del vector normal automàtic després de la importació
★ Si apareix un missatge després de la importació que està a punt de realitzarComprovació d'error vectorial normal, feu clicOk.
Si no apareix cap missatge, podeu configurar en funció del tutorialComprovació d'error vectorial normal.
Això ho faràComproveu la ruta d'eines de biselldels fitxers importats. I l’error es marcarà amb un triangle groc si hi ha una excepció.
4. Si la detecció del vector normal troba errors
El programari mostrarà un "petit marc d'exclamació del triangle" per localitzar: ① la part de la llista de peces; ② El camí específic amb el problema.
Passeu el ratolí sobre la "petita marca d'exclamació del triangle" per veure la causa específica de l'error vectorial de la ruta d'eines.
Si se us demana "Part ToolPath té un angle de superació": utilitzeu 【Manipulació d'angles de sobreeiximent】 Per processar la part.
Si es demanaExisteix vector d'eines anormals al vector normalI la part és una secció tancada (com ara tubs quadrats o tubs rodons), comproveu la part demanada a la llista de peces, feu clic a 【Cancel·lar el bisell】, a continuació, feu clic a 【Escanejar bisell】per lots re - reconèixer el bisell.
Avís suplementari alEscanejar bisellfuncionar: Escanejar bisellés un altre mètode per reconèixer els bisels, aconseguint el mateix resultat - reconeixent l'angle de bisell. Difereix només en el mètode subjacent, de manera que utilitzeu -lo per re - reconèixer quan es produeixen problemes.
Ús:Seleccioneu la ruta d'eines o la part i feu clic a 【Escanejar bisell】.
Quan es selecciona un camí d’eines, s’aplica a la ruta d’eines seleccionada.
Quan no s'ha seleccionat cap ruta d'eines, però es comproven les parts a la llista de peces, s'aplica a les parts verificades.
Quan no es selecciona cap ruta d’eines i no es comproven les parts, s’aplica a la part que es mostra actualment.
Avís: Escanejar bisellnomés es pot utilitzar per a seccions tancades (per exemple, tubs quadrats/rodons). No funciona per a seccions no tancades com els ferros d'angle, els acers de canal o els feixos I -.
5. Si persisteixen els errors i el bisell escanejat no els pot resoldre, o la part és una secció oberta
① Engegueu <Display Normal Vectors>Per veure la ruta d’eines amb el "petit marc d'exclamació del triangle" i comproveu on és incorrecte el vector.
② Després de localitzar el vector anormal, comproveu si el dibuix en aquesta posició es dibuixa correctament.
③ Si el dibuix és incorrecte, modifiqueu -lo; Si és correcte, pregunteu al propietari del grup del grup de comunicació tècnica. (El codi QR de la comunitat està aAl voltant deSota la barra d’eines.)
Ⅲ. Preguntes freqüents
1. Com determinar si s'ha reconegut una part amb Bisell?
Judici senzill: La creu - vista prèvia de la part de bisell generada tindrà un símbol de bisell.
Judici dur: Comproveu si el camí d'eines té una línia de franja. Un camí d’eines sense franja no és definitivament un camí d’eines de bisell.
Mostra el judici: Utilitzeu 【Exposició→Mostra vectors normals】Observar clarament si el vector normal (és a dir, l’angle oscil·lant real del capçal de tall) té un angle. Un angle indica el balanceig durant el tall real.
Judici precís: Feu clic a 【Mesura】A continuació, feu clic a la ruta d’eines; L'angle de l'eix A - en aquest punt es mostrarà al registre.
Judici de simulació: Simula per veure si el capçal de capçalera es canvia (A - angle de l'eix).
2. Com utilitzarReconeix el bisella la interfície principal?
Reconeix el bisells'utilitza per solucionar casos onCrea biselles va oblidar quan dibuixava peces dins del programari.
No és adequat per a dibuixos importats externament, cosa que pot no reconèixer el bisell. Per evitar l'ambigüitat, aquesta funció es va eliminar a la versió 7.1.61.
3. Com funcionar quan un dibuix de peces no té bisell, però es requereix un tall de bisell?
(1) Després de dibuixar la part a 【Participa】, feu clic a 【Crea bisell】.
Límit de la versió de Tubest: versió 1.45 i suports superiors que dibuixen parts de bisell a Tubest.
Límit de versió de TubePro: Utilitzeu -ho amb la versió TubePro 7.1.21.170.0 o superior; En cas contrari, no funcionarà.
(2) Afegiu bisell als dibuixos importats dins del programari
【Afegiu el bisell】 (Eina automàtica, regla fixa)
【Vectors normals de l'eix】(Ajust manual)
4. Per què les diferents versions gestionen els bisells de l’angle de superació de manera diferent quan es reconeixen els dibuixos externs/generació de dibuixos de tubedraw?
Abans de la versió 1.61, el construït - en la manipulació de l'angle sobre el reconeixement de les cadires de bisell necessàriaEscanejar bisell.
Després de la versió 1.61,Escanejar bisell ha construït - a over - manipulació de l'angle swingEscanejar bisellDesprés de la versió 1.61 no tindrà angles de superació (utilitzant el tall màxim, és a dir, eliminació de materials).
5. Com utilitzar el lotEscanejar biselloCancel·lar el bisell?
Per escanejar o cancel·lar el bisell per a parts, seleccioneu les parts de la llista de peces i feu clic aEscanejar biselloCancel·lar el bisell.
