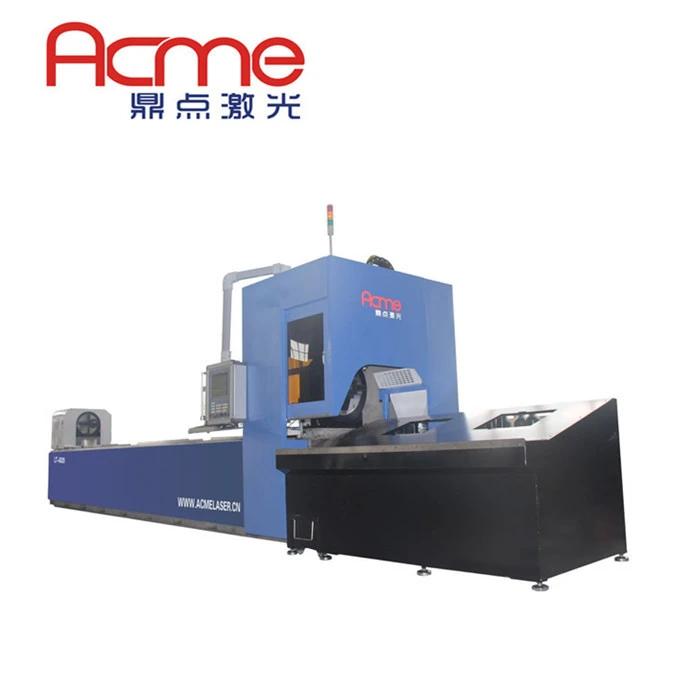

Tubs d'acer tallant làser

Màquina de tubs d'acer tallant làser, totalment automatitzats i controlats per CNC, poden processar de manera neta i consistent les seccions d'acer inoxidable i acer temperat. I. Característiques Ø Producció més ràpida de ranures i perforacions de tubs complexos, reduint els temps de producció Ø Completament procés automàtic CNC que no garanteix ...

Product Details


Màquina de tubs d'acer tallant làser, totalment automatitzats i controlats per CNC, poden processar de manera neta i consistent les seccions d'acer inoxidable i acer temperat.


I. Característiques


Ø Processament més ràpid de ranures i perforacions de tubs complexos, reduint els temps de producció

Ø Completament procés automatitzat de CNC que garanteix que no hi hagi cap error humà i més precisió

Ø Sortida d'alt volum creant "kits" de peces preparades per al muntatge

Ø Els diners estalviats en costos d'utillatge, producció i màquines


II. PARÀMETRES


No.

Article

Paràmetre

1.

Velocitat màxima de viatge

70m / min

2.

Longitud d'ona del làser

1070-1080 nm

3.

Ample mínim de tall

0,2 mm

4.

Potència de sortida classificada

10--100% (100W-1000W)

5.

Precisió de posicionament de l'eix X i Y

≤ ± 0,03㎜

6.

Repetiu la precisió del posicionament

≤ ± 0,02㎜

7.

Forma de tub de tall reduïda

Tub rodó, tub quadrat, tub rectangular

Tub ovalat, tub en forma de ventall i així successivament


8.

Acceleració

1G

9.

Sistemes d'oli

Oli automàtic

10.

Longitud de la cua (residus)

200-250 mm

11.

Longitud efectiva de tall

6000mm / 8000mm / 10000mm (personalitzar dorder acceptable)

12.

Mida

11 * 3,9 * 2,5m (llarg * ample * alçada)

13.

Poder

35KW

14.

GW

10 tones

15.

Font d'alimentació

380v50Hz ± 10%

16.

Posicionament vermell

17.

Gases auxiliars

Oxigen, nitrogen, aire

18.

Formats de fitxer compatibles

IGS (disponible PRO / E. UG, Foto de treballs sòlids)

19.

Diàmetre

20mm-200mm (ordre personalitzat acceptable)

20.

Sistema de rastreig per làser

Seguiment automàtic


III. DADES DE LA MÀQUINA


Autocentre Collet Chuck

El palangre col·loca i posa els tubs en el lloc sense danyar els materials. El sistema de tancament autocentratge amb monitorització de sensors continu s'adapta a cada geometria de tubs. Això significa que es beneficia de la precisió de la part alta.

Laser Cutting Steel Tubes

Laser Cutting Steel Tubes

Una visió constant del procés de mecanitzat

Amb la finestra gran, el procés de mecanitzat és perfectament visible.

Corrons trenats automàtics

Els rodets de pas sostenen els tubs mentre els mouen cap als costats i s'ajusten automàticament a diversos diàmetres.

Laser Cutting Steel Tubes

Laser Cutting Steel Tubes

Sistema de control PA8000 d'Alemanya

El sistema de control importat original és molt estable i fiable. Amb el disseny d'acme de la superfície del panell, és fàcil afrontar qualsevol orientació que sigui convenient per a l'operador.

Plataforma de descàrrega de material de 3.5 metres

Unloader estàndard de més de 2,5 metres, això és molt efectiu per a la majoria de la càrrega de tubs. I, si cal, podem afegir un altre grup de descàrregues.

Laser Cutting Steel Tubes


IV. Aplicació

Les formes que encaixen dins d'un cercle de 200 mm de diàmetre fins a 6500 mm de longitud es poden processar en aquesta màquina massiva. I la mida és personalitzable.


Aplicacions


Peces del motor
Barredors comercials
Manijas / manillar Motos de neu
Equip de manteniment de sòls
Tractor Parts
Peces de refrigeració
Equip de jocs infantils
Equip d'exercicis
Rentadores de pressió
Generadors

Autocaravanes
Peces de camions / Kits de cotxes
Fabricants de gel / Cafeteres
Carretons d'equipatge
Llits hospitalaris
Peces de motocicletes
Carregadors antilliscants
Seguiu els vehicles
Cadires marcs / tubs d'aigua / calor

Intercanviadors
Mostra al detall

Productes


Tubs de cabal d'aire
Marcs
Tubs de farcit d'oli
Tubs de cabal d'aigua
Tubs de càrrega turbo
Tubs d'aspiració
Tubs d'escapament / reducció
Snow Blowers
Talladores de plasma
Motos de neu, ATV's
Lawn Vacs
Cortacéspedes comercials
Soldadors
Motos aquàtiques personals
Aeradors
Manillars / Bastidors d'equipatge
Tubs d'escapament
Peces de suspensió
Backrests
Manillars
Tubs de direcció
Exhaust Parts
Tubs de suport
Tubs d'aire, aigua i escapament
Tubs estructurals
Reposapeus
Tubs de rodets de segadora
Protecció contra el pas
Enganxaments de remolc
Components del marc

Agafeu les mànecs
Estructural (ROPS)
Suport de pas
Suport de marc
Asamblees de capçaleres de coure
Soldadures de marcs de condensador
Balanceo de bigues
Escombres grans
Mànecs
Tubs de suport de marc
Tubs de flux
Kits de rodes
Línies de flux
Passos de la porta / Jambes de la porta
Graelles / suports de mirall
Fuel Fills
Marcs de porta
Suports i peces de marc
Components del sostre
Membres del marc
Bobines / bobina inoxidable
Acer inoxidable i acer al carboni
Rails d'acer inoxidable
Accessoris de Chrome
Barres de tracció
Vareta de velocitat
Bastidors punt de venda
Oferta especial de visualització
Sistemes de prestatgeries

Industries Served


Agrícola
Automoció
Comercial
Equip d'exercicis
Manteniment de sòls
Cura de la gespa
Mèdic

Moto
Generació d'energia
Recreatiu
Residencial
RV i ATV
Moto de neu
Energia eòlica




Ⅴ. fàbrica

FÀBRICA DE METRES SQUARE 20.000


Laser Cutting Steel TubesLaser Cutting Steel Tubes


CENTRE AVANÇAT DE MILLOR PRECISIÓ PER A PECES ESENCIALS


Laser Cutting Steel TubesLaser Cutting Steel Tubes
